Horologium oscillatorium — ホイヘンスが時計から探った振り子の法則

『Horologium oscillatorium』は、クリスティアーン・ホイヘンスが1673年に刊行した、振り子時計とその運動を論じるラテン語の書物です。時計の構造を出発点に、「振れ幅が変わっても、どうすれば同じ時間を刻めるか」「形と重さの分布が異なる振り子の周期を、どう比較できるか」を幾何学で解き明かします。工房での時計づくりと、自然の運動法則を調べる数学が一つの本につながっています。1 2 4

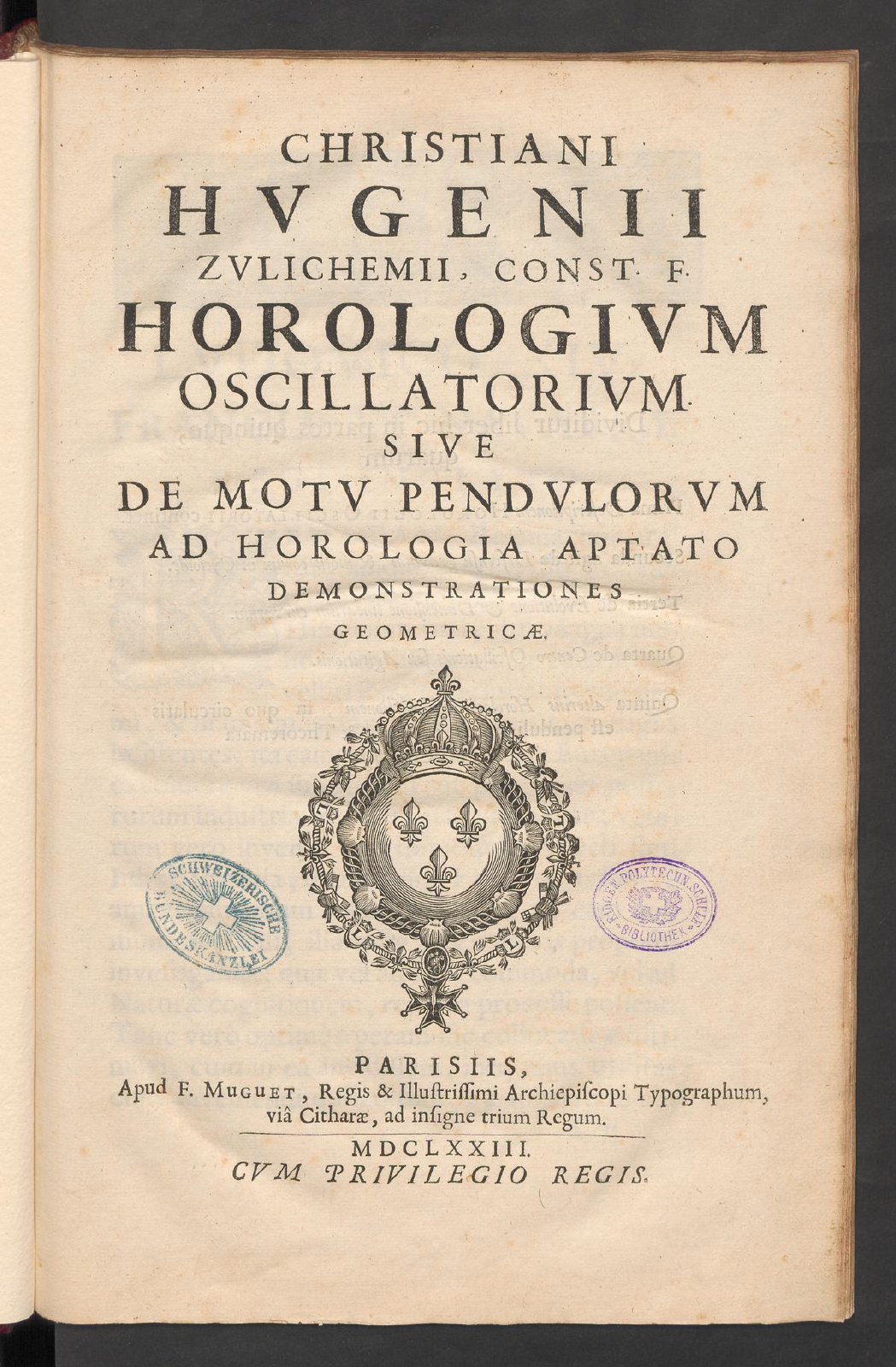

図1：1673年版の扉頁。原著者：Christiaan Huygens、出版者：F. Muguet。所蔵・画像提供：ETH-Bibliothek Zürich、Rar 4649。出典：e-rara公開原本、DOI 10.3931/e-rara-11164。Public Domain（根拠：所蔵館の個別資料の権利表示、Public Domain Mark 1.0）。加工：PDFの扉頁をPNG化し縮小、トリミング・色調変更なし。

書誌と紹介する版#

書誌は所蔵館目録と原本の扉頁で照合しました。原題の oscillatorium は振動に関わる語で、horologium は時計を意味します。以下では書名を短く『Horologium oscillatorium』と表記します。1673年原著と、後世の仏訳・注釈を収めた1934年の全集は、刊行物として区別します。1 6

時計の実物から、なぜ幾何学へ進むのか#

ホイヘンスは、1658年の『Horologium』に続き、本書で改良した時計と振り子の理論を説明しました。冒頭のルイ14世への献辞では、生活上の有用性と自然の理解を結び付ける問題を重視し、この時計は機械的な発明であると同時に幾何学の原理に基づくものだと述べています。想定する用途には天文観測と航海中の経度測定も挙げられています。2 6 7

時計の歯車が一定の比率で回るように作られていても、それだけでは一秒の長さを決められません。動きの速さを規則的に区切る振り子が必要です。しかし振り子も、単にぶら下げれば振れ幅に関係なく同じ周期になるわけではありません。第1部は、同じ長さの二つの振り子を、一方は大きく、他方は小さく振らせると、小さく振る方が先に進むという比較を示します。2

本書が問い直すのは、この規則性の条件です。時計の構造を描き、そこで生じる問題に答えるために落下運動と曲線を調べ、最後には重さを持った棒や物体の運動へ進みます。目次を五つの別々の論文として読むより、時計の調整から次の問いが生まれる構成として見ると、各部の関係が分かります。1 2 4

五つの部がつながる構成#

五部構成は原著の目次と各部本文で確認できます。1934年の全集には原著刊行後の草稿や書簡、編者の解説も入っていますが、それらをすべて1673年の本の内容として扱うことはできません。1 6

具体例1：振れ幅による違いを、曲線で抑える#

サイクロイドとは何か#

サイクロイドは、円を直線上で滑らずに転がしたとき、円周上の一点が描く曲線です。第2部の命題25は、その曲線を適切な向きに置き、物体を静止状態から落とすと、出発する高さが違っても最下点へ達する時間が同じになることを示します。ここでいう等時性は、異なる出発点から同じ底まで降りる所要時間が等しい、という意味です。1 3

ただし、これは空気抵抗や摩擦などを取り除き、原著の落下運動の仮定のもとで示した結果です。実際の時計が温度変化や摩耗、動力の変動まで免れるという性能保証ではありません。ホイヘンス自身も、歯車を伝わった動力がいつも同じ強さで振り子に届くわけではなく、そこから振れ幅の変動が生じることを第1部で説明しています。2 3

糸に触れる「頬板」の役割#

普通の糸で吊った振り子は円弧を描きます。本書の時計では、吊り糸の左右に曲面を持つ板を置き、振り子が横へ進むにつれて糸が板へ沿うようにします。支えられる糸の部分が変わるため、おもりは単純な円弧とは異なる道筋をたどります。この板がサイクロイド形の頬板です。1 2

第3部が扱う曲線の幾何学は、頬板とおもりの道筋を結び付けます。張った糸をある曲線から繰り出したとき、その端がどんな曲線を描くかを調べる方法で、サイクロイドから別の同じ形のサイクロイドを得られる関係を示します。「この形の板なら、望む道筋を作れる」という時計の設計に、曲線の性質が使われているのです。1 3

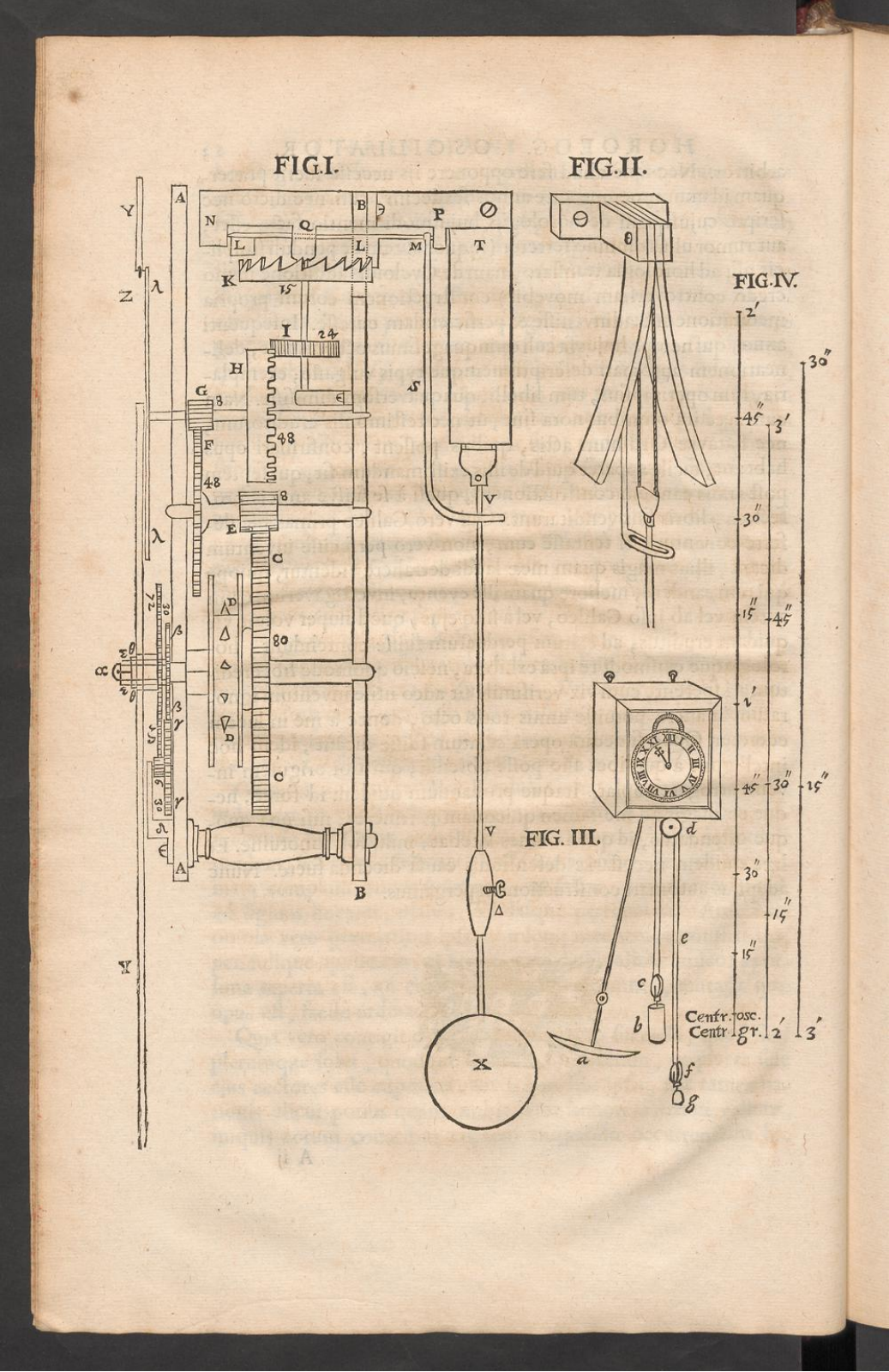

図2：原本第1部の図版。FIG. Iは歯車と振り子、FIG. IIは吊り糸と頬板、FIG. IIIは動力を与える重錘の吊り方、FIG. IVは調整目盛を示します。原著者：Christiaan Huygens（図版の版刻者は未詳）。所蔵・画像提供：ETH-Bibliothek Zürich、Rar 4649。出典：e-rara公開原本、DOI 10.3931/e-rara-11164。Public Domain（根拠：所蔵館の個別資料の権利表示、Public Domain Mark 1.0）。加工：PDF第23頁をPNG化し縮小、トリミング・色調変更なし。

具体例2：おもりの位置を変えると、なぜ歩度が変わるのか#

第4部は、細い糸の先に一点として重さを集めた「単振り子」と、棒や円板など重さが広がった「複振り子」を区別します。複振り子の各部分は、支点からの距離が異なるため、同じ角度だけ回っても同じ速さでは動きません。物体の重さを一つの場所へ集めたと考えるだけでは、周期の比較はできないのです。1 4

そこで導入されるのが振動中心です。複振り子と同じ周期で動く単振り子を考え、その長さに相当する位置を複振り子に対して定めます。これは重心、つまり重さの釣合いを考える点とは役割が異なります。第4部の定義9は、この周期を結び付ける点として振動中心を定義しています。1 4

この抽象的な問題へ戻るきっかけを、ホイヘンスは時計の調整に求めています。棒の下端のおもりに加えて小さな可動重錘を付け、位置を変えて歩度を微調整するには、重さの分布と周期の関係を知る必要がありました。第1部のFIG. IVにある調整目盛と、第4部の理論がここで結び付きます。目盛はどの重錘にも共通の万能な換算表ではなく、本文で重錘と棒の重さの関係を定めて計算したものです。2 4

第4部の命題20には、吊るす位置と振動中心の関係を入れ替えても等しい周期を得られる、という性質も登場します。原著はそこから、一定の周期を持つ振り子を長さの基準へ結び付ける問題にも進みます。時計を調整する実務が、物体の運動と測定の理論へ広がる例です。1 4

動力を与える工夫と、航海への試み#

本書は理想的な振り子だけを論じる本ではありません。第1部では、鉛のおもり、または銅の外装で鉛を包んだおもりに触れ、空気の抵抗を少なくする形についても説明します。さらに、動力用の重錘を巻き上げる間も時計へ力を与え続けるため、つながった綱と複数の滑車を使う構成を図示します。1 2

ここには、時間のリズムを決める振り子と、その動きを保つ動力を分けて考える視点があります。よい周期を理論で求めても、巻上げで機械を止めてしまえば連続した計時にはなりません。頬板、調整重錘、巻上げ中の動力維持は、別々の問題に答える工夫です。2 4

航海用時計の記述では、船の動揺を受けながら時計をどのように吊るすか、機械へ伝える動力をどう整えるかが問題になります。ホイヘンスは航海での試験を紹介しますが、第1部の末尾には、そこで説明する新しい構成を海上で試すことがなお残る旨も記しています。したがって、本書を、洋上の経度測定を完成させた装置の報告と読むのは適切ではありません。試した構成と、これから試験へ進める構成を含む、当事者による開発の説明です。1 2

第5部が示す、時計と円運動の接点#

第5部では、振り子が左右を往復する代わりに、水平な円を描く構成を扱います。糸で吊ったおもりが円を回ると、糸は円錐の面をなぞります。これが円錐振り子と呼ばれる運動です。巻末の定理には、同じ重さの物体がそれぞれ等速で円を回る場合、同じ速さなら半径が小さいほど遠心力が大きくなり、同じ半径なら速さの二乗に比例して大きくなる、という関係が並びます。1 5

これらの定理は、振り子時計を理解する問題が円運動の法則と結び付く箇所です。ただし、巻末の遠心力の定理では、その証明の提示を別の機会へ留保しています。全5部がすべて同じ詳しさの証明を備えるわけではありません。後世の科学史解説も、1673年の本が円運動の加速度に関する結果を含む一方、その導出を載せていないことを区別しています。5 10

成立と、その後の版#

本書に至る過程では、1658年の時計の説明と、サイクロイドの等時性の研究を区別する必要があります。科学史家C. D. Andriesseは、ホイヘンスが等時サイクロイドの証明を完成させた日を1659年12月15日としています。時計の発明や最初の説明と、1673年にまとめられた運動理論の出版は、一つの出来事ではありません。7 9

1673年の日付は献辞と印刷許可の末尾に基づきます。9月末の王の許可、11月の登録など出版に先立つ日付も記されていますが、それらは1672年の手続であり、本の刊年と同一ではありません。1 6

英語で参照する版には『Christiaan Huygens’ The Pendulum Clock, or, Geometrical Demonstrations Concerning the Motion of Pendula as Applied to Clocks』（1986年）があります。Blackwellの訳注、H. J. M. Bosの序文を含み、CiNiiの書誌は前付xxxii頁・本文182頁、ISBN 0-8138-0933-9と記録しています。この頁数を1673年原本の頁数へ置き換えることはできません。8

原本と訳をどう参照するか#

e-raraでは1673年の原本を、Cornell University LibraryのeCommonsでは部ごとのPDFを参照できます。原本の文字や図を確かめるにはこれらの画像が役立ちます。DBNLで公開される1934年の全集にはラテン語本文とフランス語訳があり、原著の図と定義を対応させて確認できます。1 6 11

ラテン語の文章に幾何学の命題と証明が続くため、原著を読み進めるには言語だけでなく、図の点・線と本文の関係を追う準備が必要です。時計の構造を調べるなら第1部、等時性の根拠なら第2・3部、調整重錘や重さの広がりなら第4部という違いがあります。これは本の扱う範囲の区別であり、現代の修理手順や腕時計の設計資料をそのまま得る本ではありません。1 2 3 4

本書の問いをつなぐのは、理想的な運動の条件を明らかにし、その条件を時計の構造へ近づけることです。振れ幅に応じた周期の差、糸に道筋を与える曲面、重さの分布、動力の連続性を別々に検討することで、「振り子だから一定」では説明しきれない時計の問題が見えてきます。1 2 4

紹介の確認範囲#

本稿は1673年原本の扉・目次・図版と本文の該当箇所、1934年全集の原語本文・仏訳、所蔵館の書誌、科学史解説を照合した紹介です。全命題の証明を再現したものではなく、1986年英訳は書誌を確認した範囲です。航海試験の成功評価は当事者の記述として扱い、現代の時計の精度を保証する記述へ広げていません。

参考文献#

1. ETH-Bibliothek Zürich / e-rara, Christiani Hugenii… Horologium oscillatorium（1673年）。Rar 4649。扉、目次、第1部図版、各部の該当本文、刊記と個別利用条件。閲覧日：2026年10月16日。

2. Christiaan Huygens, 第1部「時計の説明」、『Oeuvres complètes』XVIII（1934年）、pp.86–123。ラテン語本文と仏訳。機構、頬板、動力維持、材料と形、可動重錘、航海試験を参照。閲覧日：2026年10月16日。

3. Huygens, 第2・3部、同巻、pp.124–241。第2部の仮定と命題25、第3部の定義と命題6を中心に参照。閲覧日：2026年10月16日。

4. Huygens, 第4部「振動中心」、同巻、pp.242–359。冒頭、定義3・4・9、仮定1・2、命題6・20を中心に参照。閲覧日：2026年10月16日。

5. Huygens, 第5部、同巻、pp.360–365、および「遠心力についての定理」、pp.366–368。円運動時計、定理2・3と証明の留保。閲覧日：2026年10月16日。

6. DBNL, 『Oeuvres complètes』XVIII、目次・書誌、献辞、pp.74–81、出版許可・印刷完了、p.84。閲覧日：2026年10月16日。

7. DBNL, 『Horologium』（1658年）の作品書誌。1673年の書物との区別。閲覧日：2026年10月16日。

8. CiNii Books, Christiaan Huygens’ The Pendulum Clock（1986年）、NCID BA04040496。訳者・序文執筆者、出版社、刊年、頁数とISBN。閲覧日：2026年10月16日。

9. C. D. Andriesse, Huygens: The Man behind the Principle（Cambridge University Press、2005年）、公開前付、pp.xii–xiii。サイクロイドの証明成立日を参照。全書を読了した根拠ではない。閲覧日：2026年10月16日。

10. KNAW公開伝記「Christiaan Huygens 1629–1695」、pp.479–481。特にp.480の振り子理論と円運動についての解説を参照。閲覧日：2026年10月16日。

11. Cornell University Library, eCommons, Horologium oscillatorium。1673年版の書誌と部別PDFの公開入口。閲覧日：2026年10月16日。
