二つの時計の同調：ホイヘンスの「共感」と結合振動

二つの時計の同調とは、それぞれ動力と調速器を持つ時計が弱く相互作用し、振動の周期と相対的なタイミングをそろえる現象である。1665年、クリスチャン・ホイヘンスは、近くにつるした二つの振子時計が互いに近づき、次に互いに離れる運動へ落ち着くことを観察した。本人がフランス語で「sympathie」と呼んだ時計の「共感」は、今日の非線形振動・同期研究の歴史的な出発点となった。1 2 3

ただし、二つの振子が同時に右へ動くとは限らない。ホイヘンスの例では、一方が右へ進むとき他方は左へ進む逆位相だった。時計同士の関係が安定することと、正しい時刻を示すことも別である。相互に歩度がそろっても、その歩度が外部の時刻基準に一致する保証はない。

何がそろうのか#

同期・同位相・逆位相#

英語ではsynchronization、歴史的な対象を特定するときにはHuygens’ clocks、sympathy of clocksなどと呼ばれる。本記事では、外部の標準時計から時刻信号を受けて針を合わせる方式ではなく、二つの機械式振動子の自律的な相互同期を扱う。

周期は一往復にかかる時間、周波数は単位時間当たりの往復数、位相は一周期のどこにいるかを表す。同じ周期で動く二つの振子の位相差がほぼ一定になれば、相対的なタイミングが固定される。同位相なら同時に同じ向きへ進み、逆位相なら半周期ずれて反対向きへ進む。質量や振幅まで完全に等しくなることは、位相同期の必要条件ではない。4 5

「共振」は一般に、振動系の性質と加えられる力の周期との関係を指す。時計製品ではrésonanceという名で相互同期も説明されるが、同じ名前だけで結合経路や精度改善量まで共通とはいえない。振子、テンプ、メトロノームの腕では、振動を復元する力や支持体との関係が異なる。6 7

1665年の発見を記録からたどる#

最初の観察と空気の仮説#

ホイヘンスの実験記録は1665年2月22日付で始まり、その前の4、5日間に二つの新しい時計の一致を観察したと記す。振動を乱しても15分から30分ほどで戻り、振子は互いに接近・離反する関係に落ち着いた。向きを変えたり、間隔を広げたり、時計間に板を置いたりして相互作用を調べている。全集の編者注によれば、これはS.オーステルワイクが1664年に製作した二つのルモントワール時計であり、別に記録されるアレグザンダー・ブルースの時計A・Bとは区別される。1

2月27日のロバート・モレー宛書簡では、病気で部屋にとどまる間の観察としてこの現象を説明した。二つの箱は鉛を含め各80ないし90リーヴルと重く、動いているようには見えなかった。厚い板で一方を他方から隠しても一致が続き、乱しても約半時間で戻るという。この段階で本人が考えていた原因は、目に見えない空気の運動だった。書簡中の「一秒のわずかな部分も離れない」という表現は観察者本人の説明であり、現代の計測器で確認した誤差限界ではない。2

支持体の微動への説明変更#

3月6日のモレー宛書簡では、原因を空気から支持体の微動へ改めた。それぞれの時計を取り付けた棒の両端は、同じ二脚の椅子に支えられていた。振子から箱へ、箱から棒と椅子へ伝わる反力が、もう一方の振子に戻る経路となる。本人は、逆向きの一致が成立すると椅子は動かず、ずれが生じかけると小さな動きが再び一致へ戻す、と説明した。3

この書簡は、同じ動きが時計単体の歩度を変えるため、時計を動かない梁などへ固定する必要も述べている。したがって歴史的な意味は、時計の一致を発見したことだけにない。支持構造を含めた設置環境が、独立したはずの時計の進みを変えると突き止めた点にもある。3

観察から数学的な研究へ#

Bennettらの研究史整理によれば、コルテヴェーグは1906年の論文で、二つの振子と横へ動ける支持体を三つの自由度を持つ系として解析した。小振幅の運動を、一定の組合せで振動する固有モードに分ける方法である。支持体を大きく動かすモードは摩擦によって維持しにくく、支持体がほとんど動かない逆位相は有利だと考えた。ただし駆動と損失を定量解析には含めず、時計の持続振動を完全に扱ったものではなかった。4

同じ整理で紹介されるブレフマンの1988年の著書は、振子をvan der Pol型の自励振動子に置き換え、弱い駆動と減衰を解析へ含めた。このモデルでは同じ条件で同位相と逆位相が安定しうる。Bennettらが2002年に実験と衝撃駆動モデルを組み合わせた背景には、このモデルの結果とホイヘンスの逆位相の観察を、脱進機を持つ具体的な時計で照合する問題があった。これらの初期理論については、Bennettらの説明を通じた位置づけである。4

支持体を通じて何が伝わるのか#

時計は動力源、歯車列、脱進機、振子という流れでエネルギーを伝える。脱進機は歯車の進みを刻むとともに、振子が摩擦などで失うエネルギーを補う。二つの時計が同調するために、両者を同じ歯車で駆動する必要はない。振子が支持体へ及ぼす力と、支持体の加速度が振子へ及ぼす影響が、弱い結合をつくる。4 6

動きの順序は次のように考えられる。

1. 一方の振子が動き、その反力で共通の支持体がわずかに動く。
2. もう一方の振子の支点も動き、その振動の位相や振幅が少し変わる。
3. 逆方向への作用も起こり、毎周期の小さな変化が積み重なる。
4. 装置の条件に合う安定な関係へ近づけば、位相差のずれが増大しなくなる。

逆位相が有利になる理由は、支持体のエネルギー損失から見ると分かりやすい。同じ向きに動く成分は支持体を揺らし、その減衰の影響を受ける。一方、等しい振子が反対向きに動けば、支持体への作用が相殺され、支持体を介した損失を抑えやすい。ただしBennettら自身が注意するように、この説明だけでは不十分である。駆動を除けば最終振幅は初期条件に依存し、脱進機が動けないほど小さくなる場合もある。実際の時計の同期には、毎周期のエネルギー補給まで含める必要がある。4

これは瞬間的な吸着ではない。Goldsztein、Nadeau、Strogatzの解析は、一往復する速い運動と、振幅・位相が変化する遅い運動を分ける。結合が非常に弱い場合には、位相差の調整が振幅の落ち着きよりさらに遅くなる。同じ速さに見える数往復を観察するだけでは、長時間安定する同期と、一時的な一致を区別できない。6

実験で確かめられた条件と限界#

動く台車に載せた二つの時計#

Bennett、Schatz、Rockwood、Wiesenfeldは2002年、市販の振子時計二台を木製の梁に取り付け、低摩擦の台車で横へ動ける装置を報告した。振子の長さは14.0 cm、質量は各0.082 kg。台車へ重りを加減し、振子質量と支持体側の質量との比を変えて結合を調整した。ホイヘンスの装置そのものの複製ではなく、主要な作用を調べる現代の実験である。4

弱い結合で周波数が固定されると、逆位相へ落ち着いた。一方、結合を強めると一方または両方が停止する「beating death」も現れた。エネルギーを交換する過程で振幅が脱進機を作動させる下限を下回るからである。異なる歩度の時計を結合すれば必ず同期するわけでもない。この実験では時計間の周波数差を大きくすると同期が失われた。4

壁に固定したレールの実験#

OliveiraとMeloの2015年の実験は、石造の壁へ固定したアルミニウム製レールに重錘式振子時計を230 mm離して取り付けた。横へ自由に動く台車とは異なる構成であり、著者らはレールを伝わる短い機械的な衝撃を結合のモデルとした。音という語を使うが、室内の空気を介して聞こえる音だけを原因とした説明ではない。5

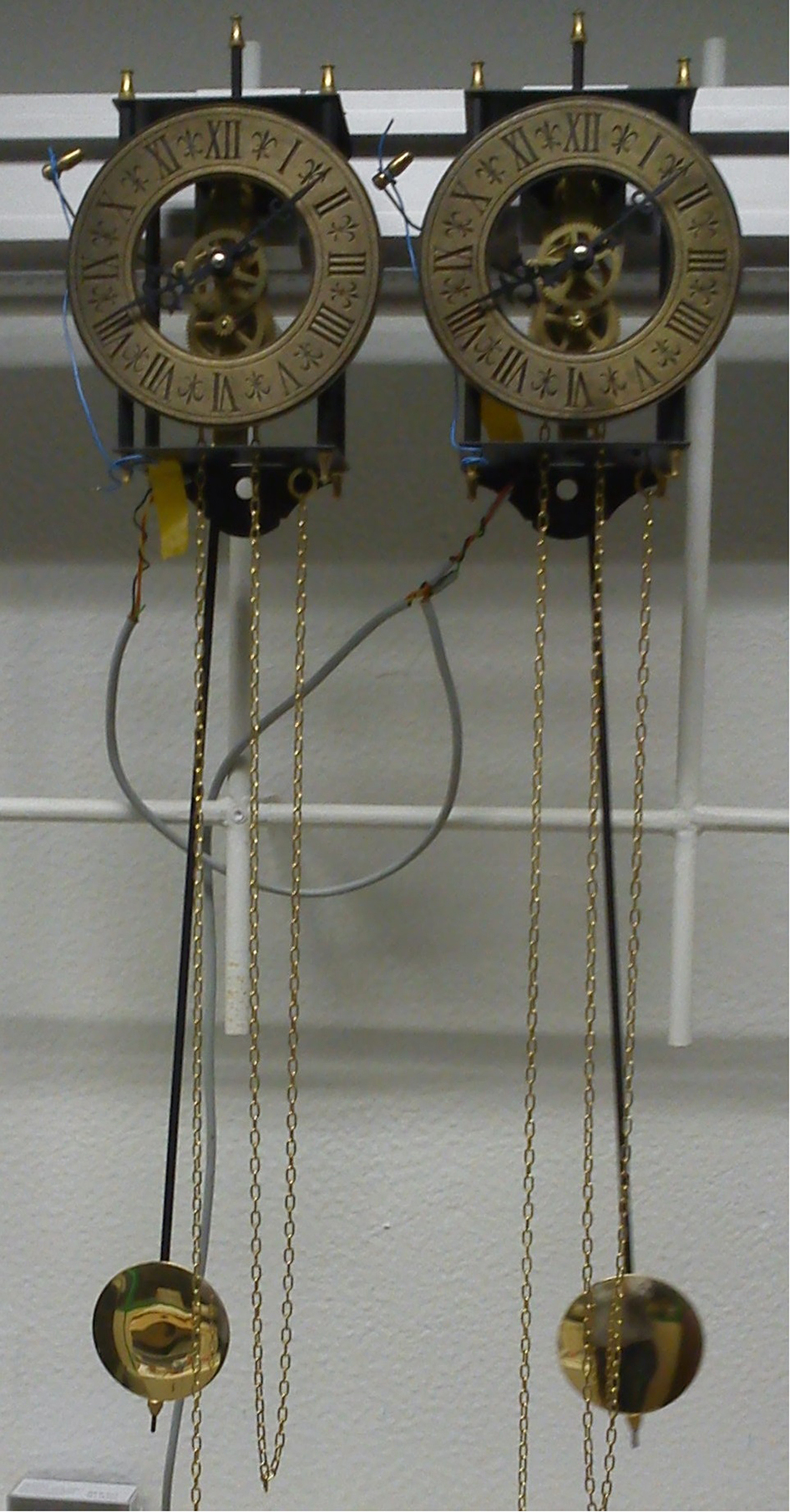

図1：OliveiraとMeloによる実験装置。二つの時計は同じレールで支えられ、背後の配線は光学センサーにつながる。駆動用の重錘は画面外。作者：Henrique M. Oliveira、Luís V. Melo。出典：Wikimedia Commonsの個別ファイル、原論文・図4。ライセンス：CC BY 4.0。変更なし。

振子の周期は長さをねじで変えて調整し、振動の時刻を光学センサーで計測した。論文は、アルミニウム以外に試したMDFとガラス繊維では結合が見られなかったことを、この伝達仮説と整合する結果としている。ただし、衝撃が時計内部を通って振子まで届く詳しい経路は個体に依存し、評価が難しいとも明記する。この実験の説明を、あらゆる壁掛け時計やホイヘンスの全実験の唯一の原因へ拡張することはできない。5

同位相も起こる理由#

2012年、Peña-Ramírez、Fey、Nijmeijerは、ばねで支えた剛体の棒を介する二つの自励振動子の実験を報告した。質量・ばね・減衰器による装置上で時計の振動を模擬し、同位相と逆位相の双方を示した。実験装置は任意の時計を二台並べただけのものではなく、振動子を制御できる研究用装置である。8

2017年のWillms、Kitanov、Langfordによる理論は、支持体の復元力・減衰、振動子の駆動などによって、安定な関係が変わることを解析した。対象は弱く結合した同一の振動子が振動を始める近傍である。逆位相だけでなく同位相や、振幅を交換しながら変化する状態も理論に現れる。しかし脱進機を連続的な駆動として扱うため、極小の振幅でも駆動が続き、実験の停止現象をそのまま再現するモデルではない。9

Goldszteinらの時計・メトロノームのモデルも、支持台の減衰と振幅による周期変化を含めて、同位相、逆位相、双方が安定する領域を区別した。動画でよく見るメトロノームの同じ向きの運動と、ホイヘンスの逆向きの運動は、異なる条件で安定する状態として理解できる。「結合しているから必ず逆位相」「減衰が小さいから必ず同位相」という単独の条件だけでは決まらない。6

装置の設計・調整と精度の評価#

同調装置の調整では、時計単体の歩度、支持体の質量と動きやすさ、減衰、振幅、脱進機の作動域を分けて考える必要がある。梁を重くすることと、剛く固定することは同一ではない。前者は反力に対する動きの大きさを変え、後者は動く自由度や復元力を変える。接合部や台車の摩擦も系の一部となる。4 9

材料にも普遍的な一つの正解があるわけではない。木の梁を載せた台車で機構を分離して調べる設計と、アルミニウムのレール内の衝撃伝播を扱う設計では、材料に求める役割が違う。時計の潤滑、支持部の摩耗、設置条件が変われば振幅や損失も変わりうるが、それぞれの変化量を共通の「何秒改善」として数値化できる資料は示されていない。4 5

検査で確かめるべきなのは、二つの針が一度そろったかではなく、周期と位相差を継続計測して、乱した後にも同じ関係へ戻るかである。外部基準に対する平均歩度と、時計相互の位相差を別々に測れば、同調の成立と計時精度を混同しにくい。自律的な結合は基準時刻を供給しないため、温度変化などで二つがともに進む場合を、同調そのものだけで取り除くことはできない。

共振腕時計との接点#

F.P.Journeは、2000年に最初のRésonance腕時計を発表したと説明し、Chronomètre à Résonanceを二つのテンプを持つ製品として紹介する。振子時計の結合振動から腕時計の調速器へ着想を展開した例だが、これはメーカーによる製品史・機構説明であり、独立した比較精度試験ではない。7

振子には重力による復元力が働き、腕時計のテンプにはひげぜんまいの復元トルクが働く。振動子が違えば、結合を伝える構造も設置環境も異なる。したがって1665年の椅子と棒、2002年の台車、2015年の壁とレールの結果から、腕時計の耐衝撃性や歩度を数値で予測することはできない。同調は独立した二つの振動の相互調整であり、二つの時刻表示があることだけで、その成立が証明されるわけでもない。

年表#

この年表は時計同調に関するすべての実験を列挙したものではない。1665年の現象は、特定製品の現代的な特許発明としてではなく、観察とその物理的説明として記録される。ここで扱った学術実験にも、共通する量産品の仕様や、材料・加工公差の標準が定められているわけではない。

理解の要点と適用範囲#

二つの時計は、触れ合う歯車がなくても、支持構造を通じて互いの振動を変えうる。そこで成立するのは、駆動され、エネルギーを失い、弱い力を交換する系の安定した運動である。同位相か逆位相か、同期が成立するか停止するかは、時計と支持体を合わせた条件によって決まる。

ホイヘンスの記録、現代の実験、数学モデルは、それぞれ異なる役割を持つ。歴史的記録は観察と推論の推移を示し、実験は特定の装置で何が起きたかを測り、モデルは仮定した範囲でその理由と変化を説明する。この三つを区別すると、時計の「共感」を神秘的な一致としても、万能な精度改善機構としても扱わずに理解できる。

関連する基礎として、ホイヘンスの生涯と時計研究も参照できる。

参考文献#

1. Christiaan Huygens, V. 1665, 『Oeuvres complètes』XVII、1932年、pp.183–186、実験記録と編者注。ラテン語本文・フランス語注。閲覧2026年10月23日。

2. Christiaan Huygens, R. Moray宛書簡 No.1338、1665年2月27日, 『Oeuvres complètes』V、1893年、pp.247–248。フランス語。閲覧2026年10月23日。

3. Christiaan Huygens, R. Moray宛書簡 No.1345、1665年3月6日, 同V、pp.255–256、特にp.256。フランス語。閲覧2026年10月23日。

4. Matthew Bennett, Michael F. Schatz, Heidi Rockwood, Kurt Wiesenfeld, Huygens’s clocks, Proceedings of the Royal Society A 458、2002年、pp.563–579、特に§2(b)、§§3–5。DOI: 10.1098/rspa.2001.0888。閲覧2026年10月23日。

5. Henrique M. Oliveira, Luís V. Melo, Huygens synchronization of two clocks, Scientific Reports 5, 11548、2015年、Experimental、Results and discussion、図4。DOI: 10.1038/srep11548。閲覧2026年10月23日。

6. Guillermo H. Goldsztein, Alice N. Nadeau, Steven H. Strogatz, Synchronization of clocks and metronomes: A perturbation analysis based on multiple timescales, arXiv:2008.02947v3、2020年12月9日版、§§III–VII。閲覧2026年10月23日。

7. F.P.Journe, Boutique Edition – Chronomètre à Résonance, About、Testimony、Technical Specifications。メーカーの製品説明。閲覧2026年10月23日。

8. J. Peña-Ramírez, R.H.B. Fey, H. Nijmeijer, An experimental study on synchronization of nonlinear oscillators with Huygens’ coupling, Nonlinear Theory and Its Applications, IEICE 3(2)、2012年、pp.128–142、特に§§2–5。DOI: 10.1587/nolta.3.128。閲覧2026年10月23日。

9. Allan R. Willms, Petko M. Kitanov, William F. Langford, Huygens’ clocks revisited, Royal Society Open Science 4, 170777、2017年、§§2、6–7。DOI: 10.1098/rsos.170777。閲覧2026年10月23日。
