サイクロイド振子

サイクロイド振子は、おもりが円弧ではなくサイクロイド曲線に沿って動くようにした振子である。振れ幅が大きくても小さくても同じ周期となる理想的な等時性を実現するため、クリスティアーン・ホイヘンスが1659年に考案した。時計技術と、曲線・落下運動の数学が直接結びついた例である。1 2

円弧の振子が抱える問題#

一定の長さの糸でおもりをつるすと、おもりは円の一部に沿って動く。小さな角度なら周期はほぼ一定だが、振れが大きくなると周期は長くなる。時計では動力、空気抵抗、脱進機の状態などで振れ幅が変わりうるため、振れ幅と周期の関係は進み遅れの原因になる。1

等時性とは「いつでも同じ速度」という意味ではない。振子は端で止まり、中央で速く動く。それでも、往復に要する時間が振れ幅に依存しないという性質である。サイクロイド振子が狙うのはこの時間の一定性である。1

曲線と装置#

サイクロイドは、円が直線上を滑らず転がるとき、円周上の一点が描く曲線である。これを上下反転させた谷形の経路に沿い、物体を摩擦なく滑らせると、どの高さから静かに放しても最下点までの時間が同じになる。この性質を等時降下性、またはtautochronismという。2 3

実際におもりを曲がったレール上で滑らせる代わりに、ホイヘンスは吊り糸の左右にサイクロイド形の案内面を置いた。糸が案内面へ巻き付き、振れが大きいほど自由に動く糸の長さが短くなる。その結果、おもりの軌跡もサイクロイドになる。案内面とおもりの軌跡は、同じ形の曲線を位置を変えて使う関係にある。1 4

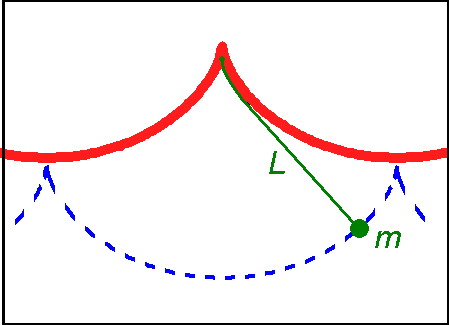

赤い左右のサイクロイド形案内面に糸が沿い、緑のおもりが青い破線の曲線を動く模式図

図1：糸を案内面へ巻き付けて、おもりの経路を変える構成。作者：3piecesuits、2011年。出典：Wikimedia Commonsの個別ファイル。利用条件：CC0 1.0。変更なし。

原理を現代の記号で表す#

以下は、均一な重力場、伸びない質量ゼロの糸、点とみなせるおもり、摩擦・空気抵抗・脱進機からの力なし、という理想化である。実物の時計の歩度を、そのまま予測する式ではない。1

最下点から曲線に沿って測る距離を $$ s $$ 、サイクロイドを作る円の半径を $$ a $$ 、最下点からの高さを $$ y $$ とする。この曲線では、

y=\frac{s^2}{8a}

となる。そのため位置エネルギー $$ mgy $$ は $$ s^2 $$ に比例し、曲線に沿う重力の成分は $$ s $$ に比例して中央へ引き戻す。運動方程式は、

\frac{d^2s}{dt^2}+\frac{g}{4a}s=0

T=4\pi\sqrt{\frac{a}{g}}

となる。 $$ m $$ は質量、 $$ t $$ は時間（秒）、 $$ g $$ は重力加速度、 $$ T $$ は一往復の周期である。 $$ a $$ をメートル、 $$ g $$ を毎秒毎秒メートルで与えると $$ T $$ は秒になる。小角近似を使わず単振動の式になることが、円弧を動く振子との違いである。これはBorghiの論文が示す、接線方向の加速度を弧長に比例させる条件を、生成円の半径で書き直した説明である。1

糸を案内面から垂直に下ろしたときの長さを $$ L=4a $$ とすれば、同じ周期は $T=2\pi\sqrt{L/g}$ と書ける。異なる資料の式を比べる際は、 $$ L $$ が生成円の半径、糸の全長、実際の自由長のどれを表すかを確認する必要がある。記号の違いだけで係数が違って見える場合がある。1 4

原資料と成立#

ホイヘンスの『Horologium Oscillatorium』（1673年）の第二部・命題XXVは、谷の底へ向かうサイクロイド上で、静止状態から出発した物体の降下時間が出発点によらず等しいことを述べる。DBNLで公開される全集第XVIII巻には、ラテン語原文とフランス語訳が並び、図51と幾何学的な証明を確認できる。現代のばね振動の式から説明する方法と、歴史的な証明の方法は区別される。3

英国側の研究も残っている。Royal SocietyのRBC/1/39、p.161は、ウィリアム・ブラウンカーがサイクロイドの等時降下性などを扱った図であり、1662年1月22日の会合で読まれ、ホイヘンスへ写しを送ることになったと記録される。単独の完成品の発明史だけでなく、幾何学の結果と実験が人々の間で交換される過程でもあった。5

理想的な等時性と時計の製造#

案内面が正しい曲線であるだけでは、時計全体の等時性は保証されない。糸の厚さ・伸び・曲げに対する抵抗、案内面との接触、空気抵抗、支点の変形などは、理想式から除いた要因である。脱進機が振動を維持するために加える力も、自由振動のモデルには含まれない。

材料と加工を考える際は、理想曲線からの形状誤差と、糸を曲げたときの弾性的な性質を分ける必要がある。実物の糸は数学的な線ではなく、接触位置は面の形だけでは決まらない。したがって「振れ幅に依存しない」という数学上の結果を、実機の温度・湿度・摩擦まで解決する万能な精度保証と読むことはできない。1 4

19世紀のRobert Stawell Ballの実験力学書は、滑り摩擦のない曲がった線を実現する難しさを述べ、糸と二つの案内面を使う実演装置を説明する。技術の意義は時計だけに閉じず、曲線の性質を目に見える運動へ変換する教材にもなった。Museo Galileoの装置解説でも、異なる高さから放した球が同時に下へ達する実演を紹介する。2 4

年表と現在の位置づけ#

時期	展開
1659年	ホイヘンスがサイクロイドによる等時性を見いだした時期として博物館・研究論文が記載
1662年1月	ブラウンカーの論考をRoyal Societyで報告、ホイヘンスへ伝達
1673年	『Horologium Oscillatorium』で幾何学的な議論を公刊
18–19世紀	実験物理学の装置・教科書で等時性を実演
1934年	全集第XVIII巻刊行。原文と仏訳を今日DBNLで参照可能
2020–2022年	Borghiが初等的な導出を研究・教育用論文として提示
2026年	博物館解説と公開論文で原理を参照できる。現行時計の量産採用状況は未確認

調査の限界#

本記事は理論、ホイヘンスの原文、学会史料目録、実験装置の説明を照合した。初期の全試作時計を個体ごとに調査したものではなく、最初の現存実機の同定、各時計の案内面の材料・製作公差、実測の歩度改善量は確定していない。サイクロイド歯形の歯車や最速降下曲線の問題は、同じ曲線を使うが本技術とは別の対象である。

参考文献#

Riccardo Borghi, Huygens’ cycloidal pendulum: an elementary derivation, arXiv:2004.06401v2, 2022年、§§I–IV。閲覧日2026年10月22日。

2. Museo Galileo, Tautochronism of the cycloid, 装置解説。閲覧日2026年10月22日。

3. Christiaan Huygens, De la Chute des Corps pesants et de leur Mouvement cycloïdal, Oeuvres complètes, tome XVIII, 1934年、pp.184–186、命題XXV、図51。閲覧日2026年10月22日。

4. Robert Stawell Ball, Experimental Mechanics, 1888年版、§§616–619、サイクロイドの実演、Project Gutenberg。閲覧日2026年10月22日。

5. Royal Society, Diagrams on the pendulum, 1662年史料、RBC/1/39 p.161、RS.14442。閲覧日2026年10月22日。
