概要#
イネイト脱進機(Innate escapement)は、時計技術者マチュー・クレゲール(Mathieu Cleguer)が設計し、独立ブランドCLEGUER Horologyの最初の腕時計Inspiration One Souscription、キャリバーI1に採用した脱進機である。2026年4月1日の公式発表では、ナチュラル脱進機の二輪構成と、チャールズ・ファソルトのレバーを介した接線給力の考え方を組み合わせ、自己起動性を得る機構と説明される。1 2
「二輪」という部品数だけでは、その特徴を捉えられない。Innateでは左右の脱進車が中央レバーの停止石・給力石に作用し、レバーのフォークを通してテンプへ力を伝える。ナチュラル脱進機の、脱進車からテンプの受け石へ直接給力する方式とは異なる。専門媒体はこれを二輪・間接接線給力型と分類する。3 4
メーカーが掲げる「摩擦のない脱進機」は、時計全体の損失がゼロという意味ではない。給力面の滑りを抑えること、止まった時計を巻き上げた際に自ら振動を開始すること、振動の自由な区間に停止状態を安全に維持することが、機構を理解する中心になる。1 5

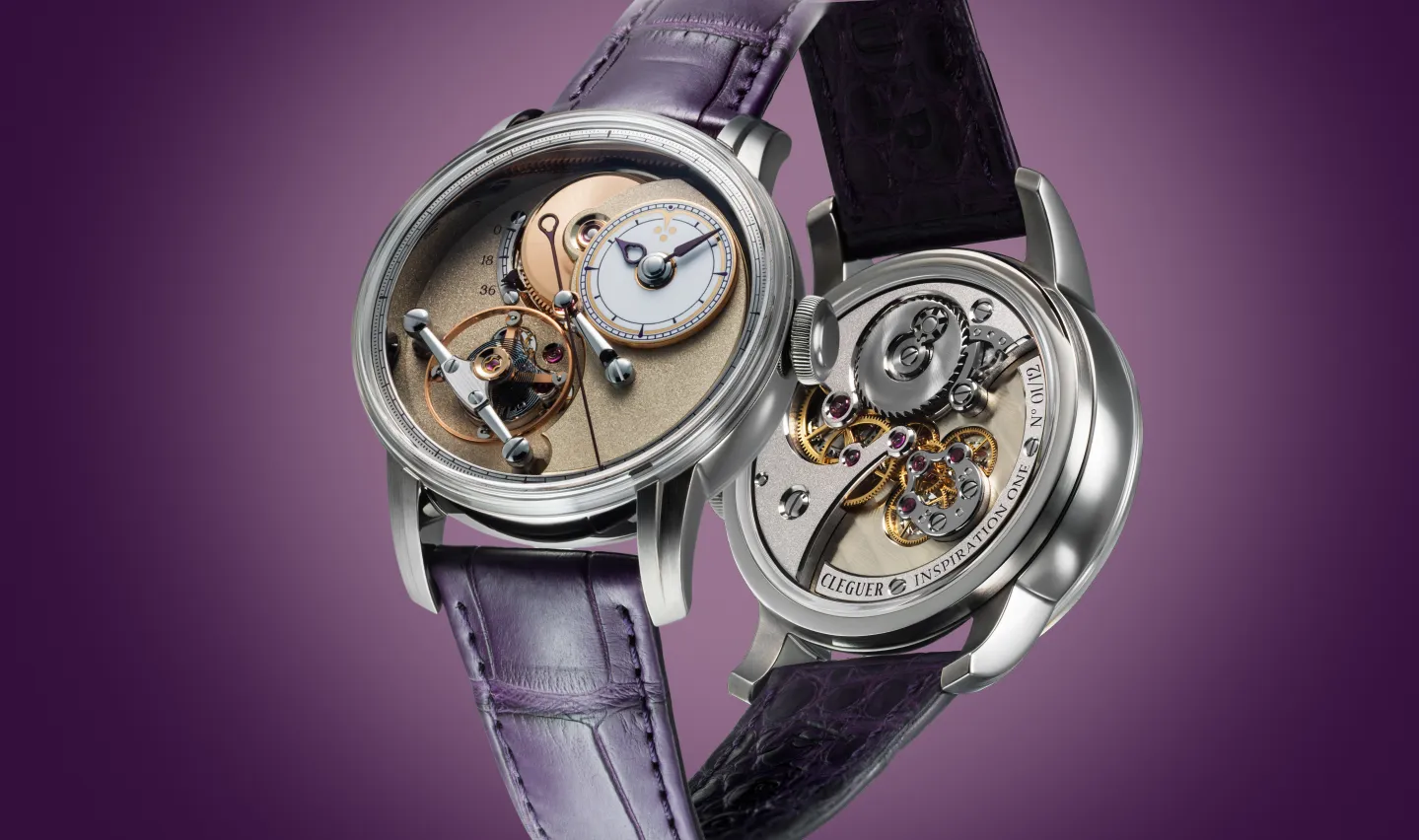

図版:CLEGUER Horology。公式Pressページは、同ブランドへのクレジット付きで製品写真の編集利用を認めている。6
名称と先行技術#
固有名としてのInnate#
InnateはCLEGUERの特定の脱進機を指す名称であり、時計の脱進機一般、慣性脱進機、ナチュラル脱進機の別名ではない。公式製品ページの説明では、ナチュラル脱進機の自己起動性に関する弱点を出発点とし、中央レバーに停止用と給力用のパレットを担わせる構成を示している。「自己起動」は、巻き上げによって輪列へ再びトルクが加わるとテンプが動き始める性質を指し、振動中の精度や耐衝撃性とは別の性能である。1
ブレゲのナチュラル脱進機#
ブレゲのナチュラル脱進機は、テンプの往復それぞれに脱進車から直接・接線方向の給力を行う。接線給力とは、接触点でテンプの回転を進める方向に力を与えるということである。停止・解放にレバーを使うことと、給力をレバー経由にすることは区別しなければならない。フランス語のブレゲ特許EP4053643B1は、直接伝達、往復給力、振動の大部分でテンプを自由にすることを利点として整理する一方、歯車の遊び、最後の脱進車の位置の不安定性、部品へのアクセスと調整の難しさを挙げている。これは2023年の改良特許による歴史的機構の説明であり、Innateの特許ではない。7
具体的な先行作品は懐中時計No.1135である。Christie’sの作品解説によれば、インファンタード公爵が1802年3月23日に注文し、脱進機製作者Charles Bernaudatが1803年3月に最初の機構を納め、1804年と1805年に変更を加え、1806年1月に時計が引き渡された。真鍮の第一脱進車が鋼の第二脱進車を駆動し、二輪の間にある回動デテントが交互に停止させる構成である。注文年と完成年を同じ「初採用年」として扱うことはできない。8
ファソルトから受け継ぐ点と異なる点#
ファソルトの米国特許No.22,791は1859年2月1日付で、直線レバーと同じ回転中心を持つフックを組み合わせ、テンプによる解放後に脱進車がレバーを動かす構成を記載する。図中で三つ描かれたテンプは三個の振動子ではなく、同一テンプの異なる作動位置である。9
1865年3月7日付のNo.46,652は、その改良である。大小二つの脱進車を同じ軸へ載せ、小輪がレバー端へ給力し、大輪をパレットで止める。本文は給力が片方の振動に行われ、もう片方はテンプの慣性とひげぜんまいで進むと説明する。パレットを停止用として用い、注油を要しないことを発明者が主張しているが、長年の精度や衝撃に関する記述は特許の主張であり、独立した実測結果ではない。10
したがって、ファソルトの「二輪」はInnateの左右に分かれた逆回転二輪と同じ配置ではなく、給力回数も同一ではない。CLEGUERが借りたと説明するのは、レバーを介して接線方向の給力を伝える発想である。先行特許の図や請求項を、Innateの寸法・歯形・請求範囲の証拠に代用することはできない。2 10
機構と往復動作#
部品と力の経路#
公式の構成説明と図版は、二つの脱進車、中央レバー、それに保持された停止石と給力石を示す。Monochromeの技術説明によれば、自然脱進機でテンプのローラー側にある二つの給力石を中央レバー側へ移すことが構成上の転換であり、フォークとローラージュエルの接触を通して給力する。二つの給力石を移すことは、フォークに出入りするローラージュエルそのものをなくすことを意味しない。1 3

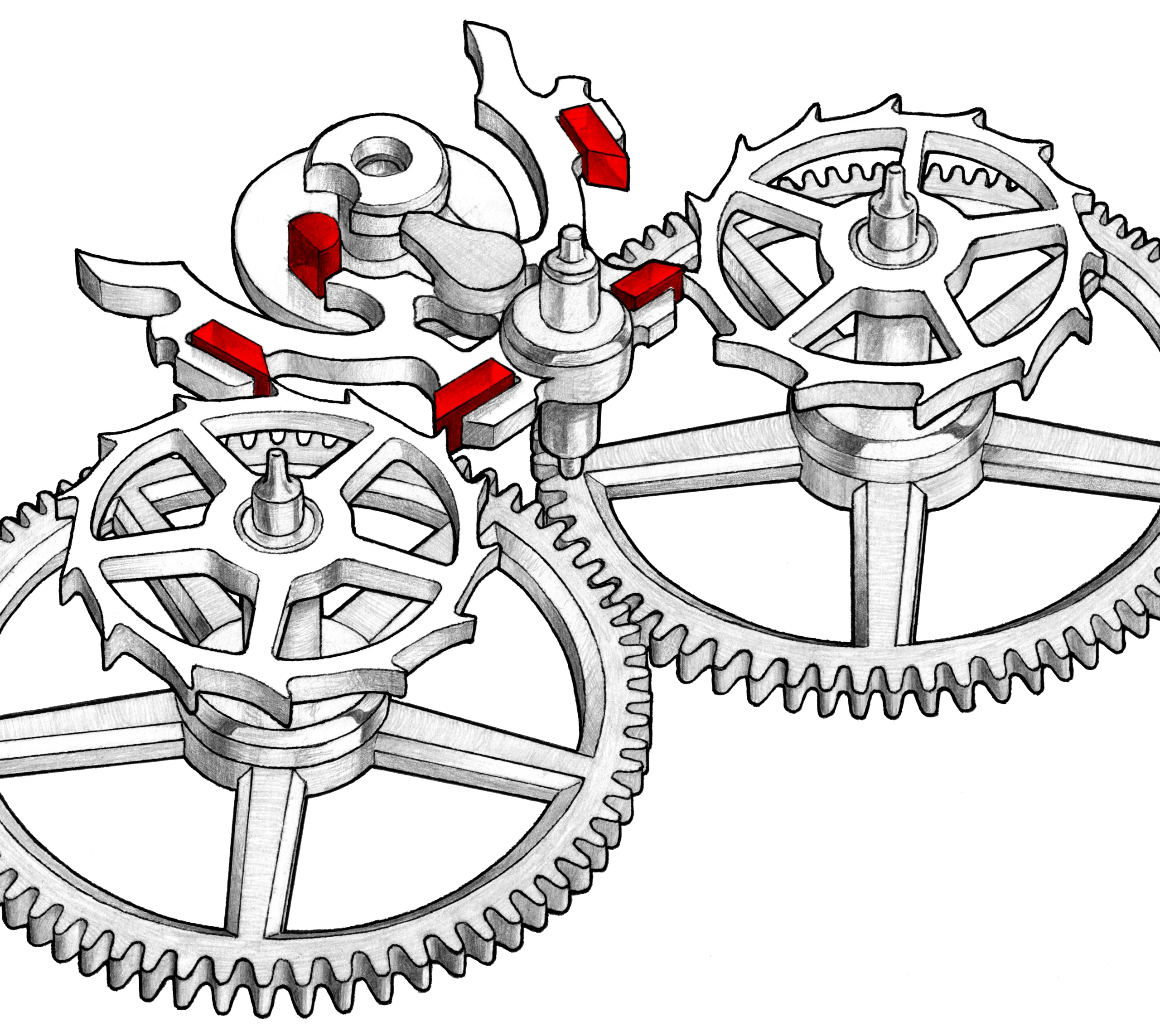

図版:CLEGUER Horology。中央レバーと左右の脱進車の配置を示す公式図。寸法や歯形の加工図ではない。1
Revolutionの機構解説では、輪列末端から中間輪を介してかみ合う二つの駆動歯車へ力を渡し、それぞれに脱進車を載せる。力の経路は「主ぜんまい→輪列→二輪の駆動系→脱進車→レバーの給力石→フォーク→ローラージュエル→テンプ」と整理できる。二つの独立輪列で各脱進車を別々に駆動する方式とは異なり、同じ駆動系に二輪が結び付いている。5
一周期の動作#
動作を理解するには、停止、テンプによる解放、輪列からの給力、次の停止を分けて見る必要がある。以下は専門媒体の説明に基づく機能上の順序であり、未公表の部品角度を補うものではない。3 5
| 段階 | 接触と運動 | テンプへの作用 |
|---|---|---|
| 1. 停止と自由振動 | 一方の脱進車の歯が停止石に当たり、レバーがバンキング側で保持される。ローラージュエルはフォークの外にある | 直前の給力で得た運動を続け、ひげぜんまいにより反転する |
| 2. 帰還と解放 | ローラージュエルがフォークへ入り、レバーを動かして停止石を歯から外す | 解放に必要な仕事をテンプが負担する |
| 3. 給力 | 解放された脱進車の歯が、その輪に対応する給力石を押す | レバーとフォークを介して戻りの運動へエネルギーを補給する |
| 4. 次の停止 | 給力の終了後、反対側の脱進車がもう一方の停止石で止まり、レバーは反対のバンキング側へ移る | ローラージュエルがフォークを離れ、再び自由振動へ入る |
| 5. 反対向きの振動 | 左右の役割を交換して同じ機能順序を行う | 一往復に二回の給力となる |
重要なのは、解放された輪が続けて給力を行い、次の停止を反対輪が担うという関係である。停止を解いた輪と、その直後に給力する輪が別になる二輪方式とは、接触の受け渡し方が違う。ローラージュエルがフォークを動かす解放区間と、脱進車がフォークを介してテンプを加速する給力区間では、力の向きが入れ替わる。5
Revolutionは、安全ピンと安全切欠きによる係合の保護も説明する。テンプが自由に振動する間のレバーの不用意な移動を防ぎ、正しい位相でローラージュエルが入るときにだけ解放を許す役割である。自己起動性を得るだけでなく、停止状態が外乱で崩れないようにすることが腕時計では必要になる。ただし、公開資料には耐衝撃試験の条件や数値は示されていない。5
自己起動とリフト角#
止まったテンプはひげぜんまいの平衡位置へ戻る。Revolutionの説明では、Innateはこの状態で脱進車の歯が給力石に作用できる位置関係を持つため、巻き上げによって輪列トルクを再導入するとレバーがテンプを押し、振幅を作り始める。5
同媒体はテンプのリフト角を36°、中心から両側へおよそ14°の給力区間と、その先の各4°の停止区間として説明する。14°+4°を両側に取ると36°になる。リフト角は脱進機との係合区間の指標であり、テンプが自由に振れる全振幅とは異なる。この数値は媒体による機構説明で、メーカーの公開仕様表にある独立した測定証明書ではない。5
摩擦・材料・性能の限界#
接線給力と残る損失#
SJXは、Innateを鋼製のクロノメーター型脱進車とルビーの給力石・停止石による構成と説明する。シリコン部品を使う二輪方式と比べると、伝統的な材料と加工・仕上げで実装することが特徴になる。4
Revolutionは給力時に滑り摩擦を避ける一方、停止石を歯から引き離す際には軽い滑りがあると記す。公式の「Friction free」を、停止面も軸受も歯車かみ合いもすべて無摩擦と読むことはできない。1 5
二輪を歯車で結ぶ設計には、輪とレバーの慣性、歯車の遊び、停止深さ、石の位置合わせという評価項目が残る。二輪を同期させ、解放直後に狙った石へ歯を接触させる加工・調整精度も重要となる。ブレゲの改良特許も、停止石へのアクセスと侵入深さの調整を機構設計上の問題として扱っている。7
Innateの給力面と停止面について、油種、塗布量、表面処理、硬度、公差、摩耗試験結果は公開説明からは確定できない。「摩擦低減」「ファソルトの注油不要という思想」と「I1全体に注油不要」は別の主張である。このため、類似機構の無注油という特徴だけでは、Innateの潤滑条件は確定できない。1 2 10
振動子とエネルギー#
I1は12.9mmのテンプを毎時18,000振動で動かす。時計の毎時振動数は片道の振動を数えるため、往復の周波数は18,000÷3,600÷2=2.5Hz、一周期は0.4秒になる。給力が往復各一回なら、公表周波数から計算した給力回数は一日432,000回となる。1 3
テンプとひげぜんまいを線形のねじり振動子として近似すると、自由振動の角周波数は次の関係になる。一般のねじり振動子の周期式を周波数へ書き換えたものである。15
\[ \omega_0=\sqrt{k/I},\qquad f_0=\frac{1}{2\pi}\sqrt{k/I} \]ここでIはテンプの慣性モーメント[kg m²]、kはひげぜんまいのねじり剛性[N m/rad]、f₀は周波数[Hz]である。大きな慣性は、同じ角力積を受けたときの角速度変化を小さくするが、同じ周波数で動かすにはひげの剛性との組合せが必要になる。これは機械工学の近似関係で、Innateの精度を数値予測したものではない。上式は線形のねじり模型に基づく関係式である。実際の脱進機では接触・衝突を含む区間ごとの運動を扱う必要があり、スイスレバーの原著解析もこのような状態遷移を用いる。11
振動子のエネルギーは、同じ線形近似で、回転の運動エネルギーとばねの位置エネルギーを足した次の形になる。後者は角度に比例する復元トルクを積分して得られる。15
\[ E=\frac12I\dot{\theta}^{2}+\frac12k\theta^2 \]θはテンプの角変位[rad]、dθ/dtは角速度[rad/s]、Eはエネルギー[J]である。定常振動では、一周期に補給される仕事が、摩擦・空気抵抗・解放などによる損失と釣り合う。給力が接線方向であることだけでは、二輪の慣性や停止時の損失を含む総合効率は決まらない。OuとWuの2025年論文はスイスレバーを対象としており、その発電用模型の寸法・トルク・出力値を腕時計のInnateへ適用することはできない。11
SJXとMonochromeは緩急針を持たないフリースプラングのテンプと巻き上げひげを説明し、Monochromeは四つの金製調整ねじ、Phillips外端曲線とGrossmann内端曲線を記す。脱進機の改善と振動子の調整は互いに関係するが、両者は同じ部品ではない。ひげの呼吸、姿勢、温度、駆動トルクは、日差を評価するときに別々に考慮する必要がある。3 4
36時間のストップワーク#
I1はマルタ十字ストップワークで主ぜんまいの使用範囲を制限し、パワーリザーブを36時間とする。公式PRは、供給トルクの変動を制限して歩度の安定を図るという目的を説明する。Monochromeは、制限しない場合の約55時間に対し36時間を使うと記すが、55時間は公式仕様ではなく媒体の説明である。2 3
ストップワークは、巻き締まり側と巻き戻り側の極端な領域を使わない仕組みである。一定量のエネルギーを周期的に再蓄積するルモントワールや、全使用範囲でトルクを一定に変換する装置とは区別する。使用範囲を絞っても、その範囲のトルク変動が数学的にゼロになるわけではない。したがって36時間という数字は、Innateの低効率や高効率を単独で証明するものではなく、香箱と使用範囲を含む時計全体の設計値である。2 3
音と評価方法#
脱進音は、解放・給力・停止に伴う部品の衝撃を含む。SuとDuの2007年原著論文は、スイスレバーの一拍を解放、給力、落下の三相に分け、時間周波数解析と有限要素による固有振動解析を組み合わせて故障診断を研究した。強い音がどの部品・接触から出るかを照合するという考え方である。12
この論文はInnateを測定したものではない。二輪と中央レバーを持つInnateに固有の音響的特徴や、スイスレバーに対する定量的な音・損失の優劣は、比較測定なしに決められない。新方式の評価では、外観動画に加え、複数姿勢の歩度、振幅、起動条件、残量による変化、衝撃後の挙動、長期の摩耗を同じ条件で測る必要がある。2026年の公開発表は、そうした長期比較の試験報告と同一ではない。1 2 12
開発と初採用作品#
開発者・協力者・製造#
クレゲールの公式人物紹介は、2006年のパリ・モーターショーで時計に触れ、2011年にヌーシャテルのHE-ARCで時計の工学教育へ進んだことを記す。公式PRでは、デザイナーLee Yuan-Rapatiが2017年からムーブメント、文字盤、ケースの設計に関与したとしている。個人の着想と、時計全体の協業は区別して理解できる。2 13
Revolutionの本人インタビューでは、時計をほぼ十年にわたり作り込み、ムーブメントを二十以上の案に改め、初期の自己起動案を慣性と不安定性の問題で取りやめたと説明する。五年の改良を経て、直接給力を保つことより、間接接線給力による起動と安全性を選んだという経緯である。時計全体の開発期間、デザイン協業の開始年、脱進機の改良期間は異なる指標であり、2017年をInnate完成年とはできない。5
精密部品の製造は分担されている。公式PRは、Christophe Beuchat/Horocraft SAを地板・受け・ばねなどの機械加工、Dogan Yildizをピニオン・軸・輪などの旋削部品、CIMDを精密石と脱進機用パレット石、Atokalpaをひげぜんまいとダブルローラーの供給者として挙げる。Blandenierがエナメル文字盤、Majku Gafurrが装飾を担当する。外装や仕上げだけでなく、接触部品を成立させる加工と供給網が機構の実装に関わっている。2
I1の地板と受けはニッケルシルバーで、シャンパン色とロジウムのめっき仕上げを用いる。SJXは駆動輪を支えるブラックポリッシュの鋼製受けも説明する。磨いた受けの外観と、摩擦を担う歯先・石の表面状態は別の項目である。公開資料は、脱進車の歯の加工方法や寸法公差を示していない。1 4
Inspiration One Souscription#
最初の採用作はチタンケースのInspiration One Souscriptionである。直径38.5mm、厚さ12mm、手巻きI1、31石、時・分・中央秒とパワーリザーブ表示を持ち、オフセンターのシャンルベ・グランフーエナメル文字盤と、前面に見せるテンプ・脱進機が特徴になる。単に脱進機を取り替えるのでなく、機構の見せ方を含めて設計した最初の時計として発表された。1 2
2026年4月の発表時点では最初の12本は予約済みで、納品予定は同年後半だった。公式PRの内訳はチタン12本に続く四種類のケース素材各12本、さらに特注用20ムーブメントで、完成時計の計画総数は80本である。2 4
サブスクリプションは開発資金を先行顧客から集める方法でもある。公式PRは最初の12本を先行販売して試作資金を得たという本人の説明を収録している。顧客の個人名は公表資料にない。2026年10月13日時点で本文確認できた公式資料は納品予定を示す発表であり、最初の12本の全数納品を証明する記録ではない。2
現代の二輪脱進機との比較#
RolexのDynapulseも二輪系統から間接的に給力する脱進機として比較されるが、同じ分類は部品構造や性能の同一性を意味しない。SJXは機能分類を共通としつつ、Innateの鋼とルビーによる実装を区別している。Rolex公式は、Dynapulseを2025年にLand-Dwellerのキャリバー7135へ導入し、シリコン部品と5Hzの振動数を用いると説明する。Innateの公表値は2.5Hzであり、耐磁性や効率をDynapulseから転用することはできない。4 14
| 方式 | 給力の経路 | 二輪の意味・特徴 | 比較上の注意 |
|---|---|---|---|
| スイスレバー | 脱進車→パレット→フォーク→テンプ | 通常は一つの脱進車で往復給力 | 接触・解放・衝撃を含む。原著解析の対象はこの方式 11 |
| ブレゲのナチュラル | 脱進車→テンプ側給力石 | 歯車で結ばれた二輪が往復に直接給力 | 構造の改良版があり、原形の問題を全実装へ一般化しない 7 8 |
| ファソルト1865年特許 | 小輪→レバー→テンプ | 同軸二輪、大小輪で給力と停止を分担 | 片振動給力。左右反転二輪のInnateと区別 10 |
| Innate | 二輪→中央レバー→フォーク→テンプ | 二輪を同じ駆動系で結び、解放輪が続けて給力 | 自己起動と摩擦低減を掲げる。公表機構と長期実測を区別 1 3 5 |
| Dynapulse | 二輪系から間接給力 | シリコン部品を使う現代製品実装 | Innateとは材料・形状・振動数が異なる 4 14 |
年表#
| 年月 | 先行技術・開発・公開 | 資料の意味 |
|---|---|---|
| 1802年3月 | ブレゲNo.1135の注文 | 注文であり完成ではない 8 |
| 1803年3月~1805年12月 | BernaudatがNo.1135の脱進機を製作・改良 | 作品台帳を紹介した解説 8 |
| 1806年1月 | No.1135をインファンタード公爵へ引き渡し | 記録中の日付に差があるため月単位 8 |
| 1859年2月1日 | ファソルト米国特許No.22,791 | 直線レバーとフック 9 |
| 1865年3月7日 | 同No.46,652 | 同軸二輪と片振動給力 10 |
| 2006年 | クレゲールがパリ・モーターショーで時計に触れる | 本人の公式回顧 13 |
| 2011年 | HE-ARCで時計工学教育を開始 | 本人の公式回顧 13 |
| 2017年 | Lee Yuan-Rapatiとのデザイン協業 | 脱進機の完成年ではない 2 |
| 2021年3月・5月/10月 | ブレゲEP4053643の優先権主張/欧州出願 | Innateとは別の直接給力型改良特許 7 |
| 2022年9月7日 | EP4053643A1公開 | 出願公開 7 |
| 2023年11月29日 | EP4053643B1公開 | 登録公報。A1と同じ発明系列 7 |
| 2025年 | RolexがDynapulseをcal.7135へ導入 | 比較対象の製品発表 14 |
| 2026年4月1日 | CLEGUERがInspiration One Souscriptionを公式発表 | Innateの初採用作品の公開 2 |
| 2026年後半 | 最初の12本の納品予定 | 予定と完了記録を区別 2 |
公開情報の範囲#
Innateの公表構成と初採用作はメーカー資料で確認でき、作動の詳しい順序は実読した専門媒体の技術解説に基づく。2026年10月13日までに、Innate自身に帰属する特許公報は、発明者名、ブランド名、機構名を使った英語・フランス語の探索では発見できなかった。これは出願・特許が存在しないことを示すものではない。1 2 3 5
このため、特許の請求範囲や未公開の安全機構、歯形の数値、潤滑条件は断定できない。公開された機構の独創性、自己起動という設計意図、製品への採用を説明することと、特許上の世界初や長期性能の優越を証明することは別である。
